Madrix控制器连接Madrix软件应用图：

Madrix控制器连接主控应用图：

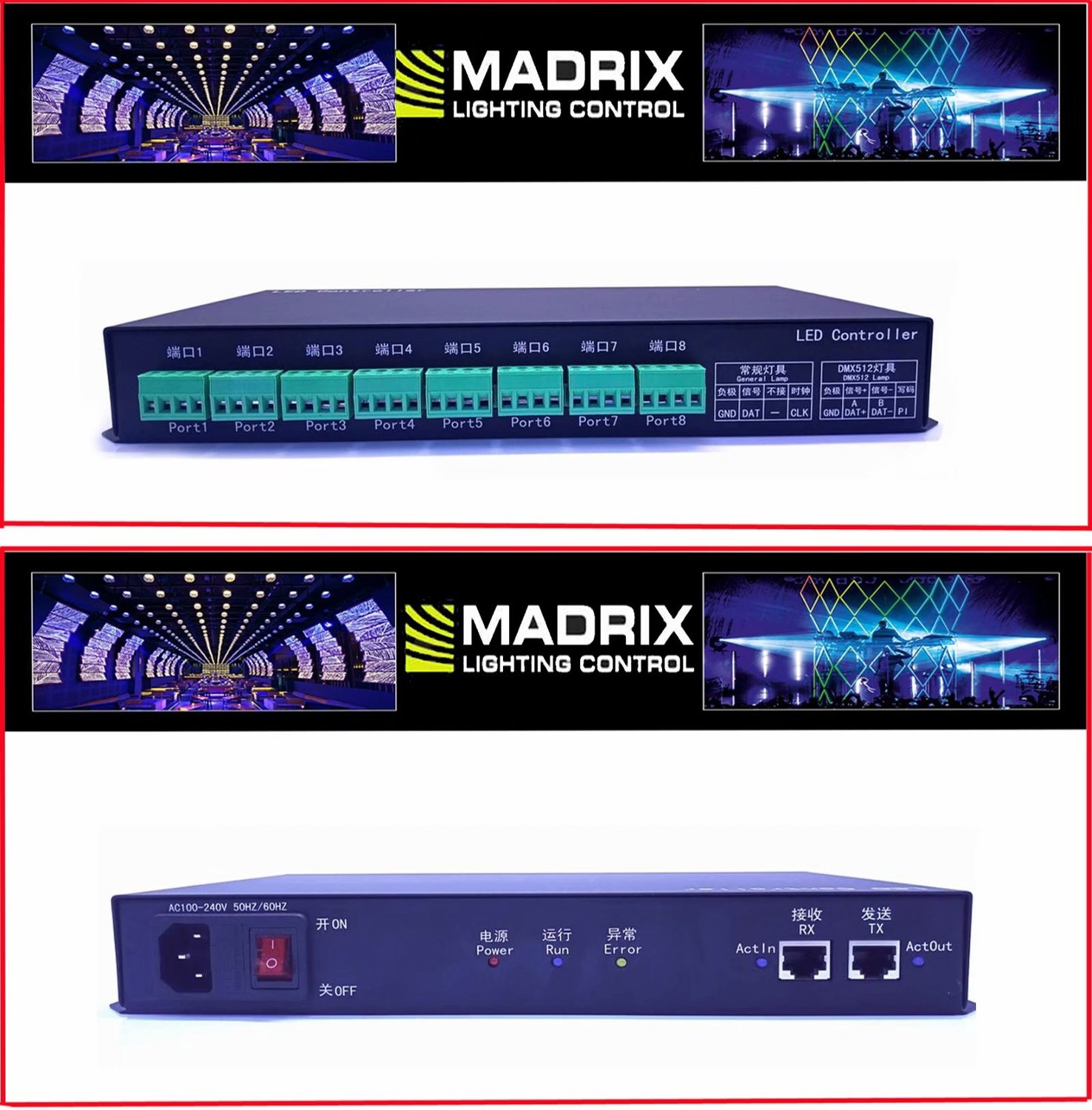

△，双网口设计，工程搭配灵活，既可“手拉手”的级联使用，也可通过交换机并联使用，更可以级联+并联混用。

△，独立8端口设计，最大输出：1024通道*8端口=8192通道。

△，在一个网络中，每台控制器可以设定带不同的LED芯片，例如：控制器1驱动1903灯带，控制器2驱动DMX512光源。

△，既可支持通用灯光软件联机播放，更可支持SD卡主控机脱机播放，联机/脱机自由搭配。

△，具有4种不同端口输出配置，以适应不同的舞台应用：170点*8口、340点*8口、684点*4口、1024点*2口。空出的端口自动复制，可并接用。

△，基于完整的Art-Net协议(ArtNet2/ArtNet3/ArtNet4)设计，支持专业舞台灯光软件：Madrix麦爵士(Madrix3.6、Madrix5.0)。

△，支持通用DMX512灯具的一键编码，无需额外购买编码器。

△，支持UCS512、SM165XX、UCS1903、WS2811、TM1914、GS8206等等芯片制造的灯具。

△，支持在线调整DMX512的工作频率，250KHZ、350KHZ、500KHZ、750KHZ。

△，配备大容量内置花样效果，用于脱机播放【可配置关闭使用】。

△，提供易用的“一键配置”软件，对控制器的运行参数进行可视化配置。

△，内置高速CPU和大运存，为您提供：极为流畅的梦幻灯光播放效果。

△，配备大气美观的外壳、以及多重端口保护。

　　　=============================常用参数========================

常用驱动IC均可支持:
TM1803,TM1804,TM1806,TM1809,TM1812,TLS3001,TLS3002,TLS3008,UCS1903,UCS1906,UCS1909,
UCS1912,LPD6803,LPD8803,LPD8806,D705,P9813,UCS5903, UCS6909,UCS6912,UCS7009,WS2801,
WS2803,DM412, DM413,74HC595,6B595 ,DM114,DM134,DM13C,TB62726, MBI5024,MBI5026,HL1609,
HL1616,ZQ9712,A8012, IT1701,ST2221C, SM16122,TLS3003,TLS3004,TLS3005,UCS7009,CD4094,
AT1001, P9816、ST313、ST316、 WS2811、UCS3903、UCS3906、UCS3909、UCS3912、UCS2903、
UCS2909、UCS2912、BS0901、BS0902、TM1829.....

以上LED驱动芯片均有对应的LED控制器,应用于:护栏管,数码管,点光源,穿孔灯,点阵屏,像素灯,发光字,
软灯条,LED模组,大功率灯管等等

支持的信号:单线(DAT,GND)、双线(DAT,CLK,GND)、三线(DAT,CLK,LAT,GND)、国际标准DMX512 (A,B)
支持的存储:IIC、EEPROM、FLASH、SD卡、CF卡
支持的同步:220V电源自同步、主从机同步、以太网同步
支持的输出:TTL输出、RS485输出、大功率驱动输出、电压调节输出.
支持的更新:编程器、USB读卡器、以太网
支持的信号:400KHZ---20MHZ
支持的灰度:16---256
支持的换帧:15HZ---100HZ
